合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 6種短鏈醇溶液分子結(jié)構(gòu)對表面張力和表面吸附性能的影響
> 利用溶液的張力,設(shè)計一種用于精密分區(qū)腐蝕又不接觸晶圓表面的隔離網(wǎng)筒
> 過硫酸鉀、K2S2O8對壓裂液破膠性能與表面張力的影響——結(jié)果與討論、結(jié)論
> 振蕩頻率、濃度、油相、界面張力對陰離子表面活性劑HABS和PS界面模量的影響(一)
> 助劑臨界膠束濃度對芒果細菌性角斑病防治藥劑表面張力的影響(三)
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡(一)
> 納米沸石咪唑酯骨架ZIF-8顆粒的油水界面張力和接觸角測定及巖心驅(qū)替實驗——摘要、材料與方法
> 浮選藥劑的性能、組合用藥機理及協(xié)同效應(yīng)的影響因素(二)
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試(三)
> 最大氣泡壓力法表面張力的測量原理
推薦新聞Info
-
> 超低界面張力環(huán)保型高溫高鹽油藏的驅(qū)油表面活性劑配方比例及制備(二)
> 超低界面張力環(huán)保型高溫高鹽油藏的驅(qū)油表面活性劑配方比例及制備(一)
> 表面張力和接觸角的關(guān)系|寶玉石接觸角的測量結(jié)果和表面張力計算方法(三)
> 表面張力和接觸角的關(guān)系|寶玉石接觸角的測量結(jié)果和表面張力計算方法(二)
> 表面張力和接觸角的關(guān)系|寶玉石接觸角的測量結(jié)果和表面張力計算方法(一)
> 表面張力儀系統(tǒng)測定:溫度范圍內(nèi)甲基九氟丁醚的液相密度與表面張力
> 一套低溫、高壓懸滴法表面張力實驗測量系統(tǒng)實踐效果(三)
> 一套低溫、高壓懸滴法表面張力實驗測量系統(tǒng)實踐效果(二)
> 一套低溫、高壓懸滴法表面張力實驗測量系統(tǒng)實踐效果(一)
> 不同溫度下純有機物液體表面張力估算方法及關(guān)聯(lián)方程(二)
?平衡/動態(tài)表面張力測定:煤基C10~13MADS VS2A1
來源:印染助劑 瀏覽 1273 次 發(fā)布時間:2023-10-31
烷基二苯醚雙磺酸鈉(MADS)是二苯醚與烯烴經(jīng)烷基化反應(yīng)、磺化反應(yīng),最后中和得到的產(chǎn)物,其中烯烴源于石化資源,全部依賴進口。目前我國煤制油費托合成產(chǎn)物中含有50%以上的烯烴,可替代進口石油基烯烴用以制備MADS。本實驗采用費托合成產(chǎn)物C10~13餾分段為烷基化試劑,制備煤基C10~13MADS,測定平衡表面張力、動態(tài)表面張力,并與石油基支鏈十二烷基二苯醚雙磺酸鈉(2A1)進行對比。
操作方法
平衡表面張力
采用表面張力儀進行測量。用去離子水配制C10~13MADS和2A1溶液,靜置24 h,在(25.0±1.0)℃下采用吊片法進行測量。測量前采用超純水對儀器進行校準。
動態(tài)表面張力
使用動態(tài)表面張力儀用泡壓法進行測定。C10~13MADS和2A1樣品溶液質(zhì)量濃度為1.0 g/L,測量前靜置24 h;測試溫度為(25.0±1.0)℃,有效時間為0.01~250.00 s。
結(jié)果
平衡表面張力
表面活性劑降低溶液表面張力的2個主要特性是降低溶液表面張力的能力與降低溶液表面張力的效率。γcmc是表面活性劑溶液在臨界膠束濃度(cmc)處的表面張力,用于表征該樣品降低表面張力能力的強弱。pC20為使溶液表面張力降低20 mN/m時所需質(zhì)量濃度的負對數(shù),用于表征降低溶液表面張力的效率。圖1為C10~13MADS及2A1的表面張力曲線,從中獲得的表面性能參數(shù)列于表1。

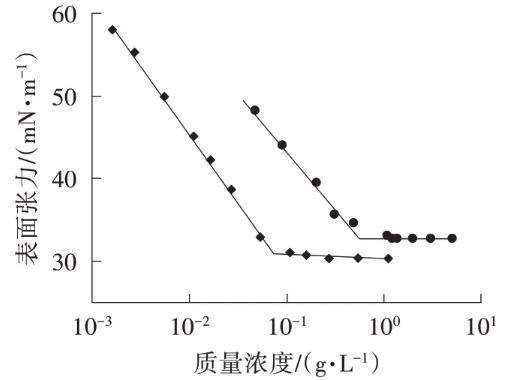

圖1煤基C10~13MADS及2A1的表面張力曲線

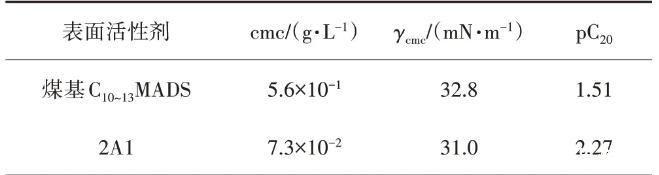

表1煤基C10~13MADS及2A1的表面性能參數(shù)
由表1可以看出,2A1的cmc低于C10~13MADS,即形成膠束的能力更強,這是由于2A1的親水性低于C10~13MADS,疏水作用強,有利于形成膠束。2A1的pC20值大于煤基C10~13MADS,說明2A1在去離子水溶液中降低溶液表面張力的效率高于C10~13MADS。對于碳氫鏈型表面活性劑,氣/液界面處的—CH3密度對其表面活性起著很重要的作用,—CH3密度的增大有利于溶液表面張力的降低,同時γcmc值也逐步降低。由表1可以看出,煤基C10~13MADS的γcmc大于2A1,這是由于2A1是采用四聚丙烯得到的支鏈十二烯為原料制備的,其疏水鏈的—CH3密度大于煤基C10~13MADS。
動態(tài)表面張力
在實際應(yīng)用中,時間快慢起著關(guān)鍵性作用。比如,在泡沫的生成過程中,表面張力的降低會使液膜更容易形成,同時也會使液膜不容易收縮和破壞,得到的泡沫就比較穩(wěn)定。如果溶液的表面張力下降緩慢,相比之下,液膜擴展和破裂的速度快,表面活性劑不能發(fā)揮本身的作用。因此,對于非平衡情況下溶液表面性質(zhì)的研究很有意義。
由圖2可以看出,在1 s內(nèi),煤基C10~13MADS和2A1的表面張力下降速度和幅度沒有明顯差異,在1~10 s內(nèi),2A1的表面張力下降速度和幅度變大,煤基C10~13MADS在10 s后才開始下降,并在結(jié)束時都未達到平衡。這可能是由于2A1的cmc低,游離的表面活性劑分子多,而且其有效碳鏈長度比較短,在氣/液界面吸附比較快,從而使得表面張力下降速度快。

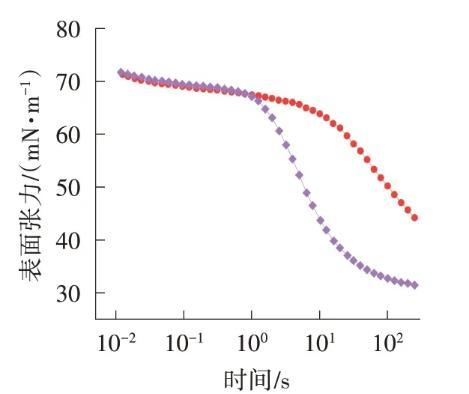

圖2表面張力與時間關(guān)系曲線
結(jié)論:
煤基C10~13MADS的表面活性、降低表面張力的速度都比2A1差。
