低界面張力有利于剩余油的啟動和殘余油的運移，因此提高采油收率的關鍵取決于體系界面張力降低的程度。依據毛細管原理，毛細管準數與界面張力的關系為Nc=ην/δ，其中Nc為毛管數，δ為驅替相與被驅替相之間的界面張力。Nc值越大，驅油效率越好，其中降低界面張力δ是表面活性劑驅的主要根據。下面簡單的測定石油磺酸鹽、聚丙烯酰胺濃度對界面張力的影響。

界面張力由dIFT型雙通道動態界面張力儀測得,將毛細管放入界面張力儀中，調整溫度55℃，轉速5000 r/min。隔一定時間記錄下油滴直徑，一般情況下2 h就達到動態平衡，界面張力值不再發生變化，最后由電腦軟件計算出界面張力的大小。

石油磺酸鹽濃度對界面張力的影響

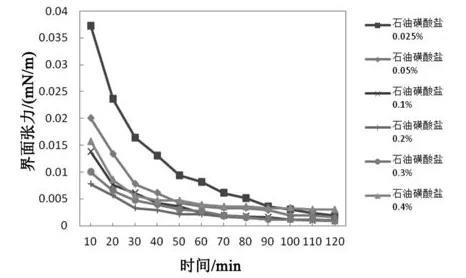

圖1不同石油磺酸鹽濃度下體系界面張力隨時間變化規律

將復合體系中聚丙烯酰胺濃度設定為1000 ppm、碳酸鈉濃度設定為0.6%，模擬污水礦化度4200 mg/L時，考察了不同石油磺酸鹽濃度下復合體系界面張力隨時間的變化規律，實驗結果如圖1所示。

可以看出，當石油磺酸鹽總質量濃度較低時，初始界面張力值較大，當濃度較高時，初始界面張力值較低，但平衡后界面張力值變化不大。該復合體系與原油間的油水界面張力在90 min衡，120 min力穩定不變。可以確定，在0.025%～0.4%濃度范圍內石油磺酸鹽對最低界面張力值影響不大，都能形成10-3mN/m數量級的超低界面張力，且到達最低界面張力的時間基本相同，表現出較寬濃度范圍下的超低界面張力。

聚丙烯酰胺濃度對界面張力的影響

在石油磺酸鹽濃度為0.1%，模擬污水礦化度4200 mg/L，碳酸鈉濃度0.6%條件下，分別測定聚丙烯酰胺濃度為500、1000和2000 mg/L的復合體系隨時間變化的界面張力值，結果如圖2所示。

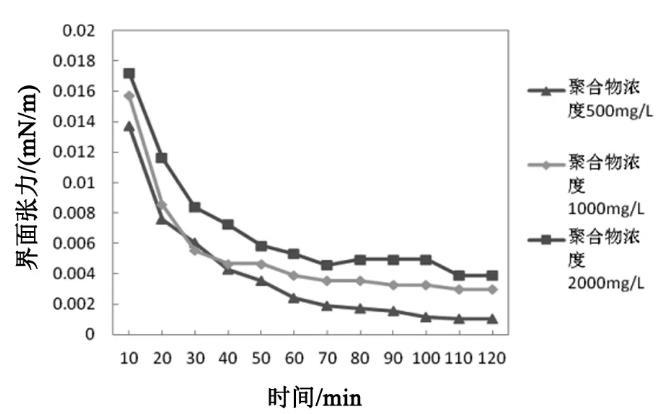

圖2不同聚丙烯酰胺濃度復合體系界面張力隨時間變化規律

可以看出，聚丙烯酰胺濃度越低，復合體系界面張力達到最低界面張力值的時間越短。聚丙烯酰胺濃度越高，復合體系越不容易達到最低界面張力值，相同時間下的界面張力值顯著升高。這是因為聚丙烯酰胺屬于水溶性高分子聚合物，濃度越高，三元復合體系的粘度越大，越不利于體系中分子的擴散，容易形成石油磺酸鹽分子的聚集，導致油水界面上石油磺酸鹽分子吸附量減小，復合體系界面張力升高。所以，選擇較低的聚丙烯酰胺濃度500～1000 ppm時，該復合體系能形成10-3mN/m數量級的超低界面張力值，同時根據井口注入濃度要求確定聚丙烯酰胺濃度，有利于經濟效益的提高。
