合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 如何清理水中的油污?
> 不同成分、溫度條件下鋼液的表面張力計(jì)算方法
> 水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——結(jié)果與討論
> 基于表面張力儀等研究常用農(nóng)藥和表面活性劑在辣椒葉面的潤濕能力——材料與方法
> 射頻等離子分離提純的高成本高,如何解決
> 超低界面張力環(huán)保型高溫高鹽油藏的驅(qū)油表面活性劑配方比例及制備(二)
> 不同溫度下純有機(jī)物液體表面張力估算方法及關(guān)聯(lián)方程(一)
> 3種典型清水劑對不同原油組分界面穩(wěn)定性、油滴聚并行為的影響(一)
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化(二)
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動(dòng)力學(xué)曲線、界面張力變化(三)
推薦新聞Info
-
> 超低界面張力環(huán)保型高溫高鹽油藏的驅(qū)油表面活性劑配方比例及制備(二)
> 超低界面張力環(huán)保型高溫高鹽油藏的驅(qū)油表面活性劑配方比例及制備(一)
> 表面張力和接觸角的關(guān)系|寶玉石接觸角的測量結(jié)果和表面張力計(jì)算方法(三)
> 表面張力和接觸角的關(guān)系|寶玉石接觸角的測量結(jié)果和表面張力計(jì)算方法(二)
> 表面張力和接觸角的關(guān)系|寶玉石接觸角的測量結(jié)果和表面張力計(jì)算方法(一)
> 表面張力儀系統(tǒng)測定:溫度范圍內(nèi)甲基九氟丁醚的液相密度與表面張力
> 一套低溫、高壓懸滴法表面張力實(shí)驗(yàn)測量系統(tǒng)實(shí)踐效果(三)
> 一套低溫、高壓懸滴法表面張力實(shí)驗(yàn)測量系統(tǒng)實(shí)踐效果(二)
> 一套低溫、高壓懸滴法表面張力實(shí)驗(yàn)測量系統(tǒng)實(shí)踐效果(一)
> 不同溫度下純有機(jī)物液體表面張力估算方法及關(guān)聯(lián)方程(二)
納米沸石咪唑酯骨架ZIF-8顆粒的油水界面張力和接觸角測定及巖心驅(qū)替實(shí)驗(yàn)——結(jié)果與討論、結(jié)論
來源:油田化學(xué) 瀏覽 744 次 發(fā)布時(shí)間:2025-06-25
2結(jié)果與討論
2.1納米粒子結(jié)構(gòu)表征
納米ZIF-8顆粒的XRD譜圖如圖1所示。合成的樣品譜圖分布與標(biāo)準(zhǔn)譜圖匹配,且所獲得的衍射峰與文獻(xiàn)吻合,未出現(xiàn)雜峰,表明制備的樣品具有單一相且結(jié)晶度良好。由謝樂公式計(jì)算得到晶粒尺寸約為70 nm。由納米ZIF-8顆粒的掃描電鏡照片可見,ZIF-8顆粒形貌為六邊形,平均尺寸為65.8 nm,與XRD計(jì)算結(jié)果一致。
2.2納米流體的穩(wěn)定性
納米ZIF-8流體的穩(wěn)定性是評價(jià)其能否作為驅(qū)油劑的重要性質(zhì)之一。將裝有不同濃度納米流體的樣品瓶靜置15 d后,當(dāng)ZIF-8的質(zhì)量分?jǐn)?shù)為0.01%、0.03%時(shí),納米顆粒在不同礦化度的流體中均保持穩(wěn)定狀態(tài),無沉淀生成,說明適當(dāng)濃度的納米ZIF-8顆粒在水中有著良好的穩(wěn)定性。當(dāng)ZIF-8的質(zhì)量分?jǐn)?shù)為0.05%時(shí),靜置后的納米流體產(chǎn)生了少量沉淀,表明過高濃度的ZIF-8會互相聚結(jié),導(dǎo)致顆粒變大,進(jìn)而發(fā)生聚沉。
根據(jù)DLVO理論,分散膠體的穩(wěn)定性取決于顆粒間的范德華吸引力與靜電排斥力的相對大小。Zeta電位(ζ)為顆粒間相互作用的度量,ζ的絕對值越大,分散膠體越穩(wěn)定。不同含量納米ZIF-8流體Zeta電位的變化如圖3所示。納米顆粒含量相同時(shí),模擬地層水、低礦化度水的Zeta電位絕對值明顯低于去離子水。在納米粒子質(zhì)量分?jǐn)?shù)為0.03%時(shí),模擬地層水的Zeta電位為-26.3 mV,比去離子水降低了38.3%。這是由于電解質(zhì)的存在,尤其是高價(jià)反離子Ca2?、Mg2?的存在,降低了ZIF-8粒子間的靜電排斥力,壓縮了擴(kuò)散層使其變薄,從而導(dǎo)致穩(wěn)定性變差。同一礦化度下,增加納米ZIF-8的含量會使粒子間因布朗運(yùn)動(dòng)相互碰撞聚沉的概率增大,更易生成沉淀。其中,模擬地層水的ζ
最小值低至17.9 mV,這也是質(zhì)量分?jǐn)?shù)為0.05%時(shí)納米流體更易產(chǎn)生沉淀的原因。
2.3納米ZIF-8對油水界面張力的影響

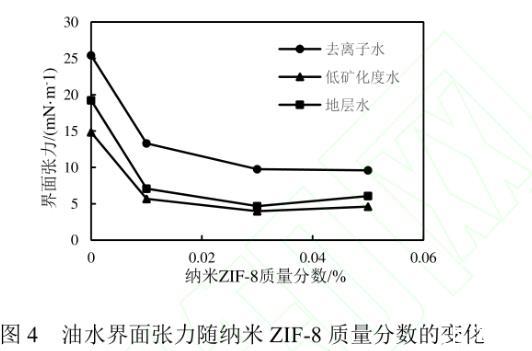

用不同礦化度水制備的納米ZIF-8流體與模擬油間的界面張力隨ZIF-8加量的變化如圖4所示。未加入納米粒子時(shí),3種礦化度水與原油間的界面張力分別為25.41、19.23和14.84 mN/m。適當(dāng)稀釋地層水的礦化度可以降低油水間界面張力,這與文獻(xiàn)報(bào)道的結(jié)果一致。添加0.01%~0.05%納米ZIF-8后,納米流體與原油間的界面張力均明顯降低。其中,納米ZIF-8加量為0.03%的低礦化度水的油水界面張力值為3.97 mN/m,比未添加ZIF-8時(shí)降低了73.25%。這是由于納米顆粒在油水間產(chǎn)生了層狀結(jié)構(gòu),使其在界面上排列更緊密,從而降低了油水界面張力。在模擬地層水中,油水界面張力隨納米ZIF-8加量的增加呈現(xiàn)先降低后增大的趨勢,在加量為0.03%時(shí)達(dá)到最低。當(dāng)ZIF-8加量為0.05%時(shí),流體的穩(wěn)定性變差,部分納米顆粒可能發(fā)生聚沉現(xiàn)象,導(dǎo)致降低油水界面張力能力減弱。
2.4納米ZIF-8對潤濕性的影響
當(dāng)納米ZIF-8質(zhì)量分?jǐn)?shù)為0、0.01%、0.03%、0.05%時(shí),用模擬地層水配制的納米流體與巖心切片表面的接觸角為114°、95°、78°、74°,用低礦化度水配制的納米流體與巖心切片表面的接觸角為109°、91°、73°、68°。未添加納米顆粒時(shí),在2種水中的接觸角均大于105°,巖心切片表面更加親油。隨著納米顆粒加量的增大,接觸角逐漸減小;當(dāng)加量為0.03%時(shí),模擬地層水和低礦化度水與巖心切片的接觸角分別降低了31.6%和33.0%,且?guī)r石表面轉(zhuǎn)為水濕,更有利于油滴由巖心切片表面剝落。這主要是由于納米顆粒能吸附于巖石表面使其潤濕性發(fā)生改變;另外,顆粒能在三相界面處產(chǎn)生楔形分離壓,導(dǎo)致三相間力的平衡被打破,從而引起潤濕性的變化,最終達(dá)到提高驅(qū)油效率的目的。納米ZIF-8加量提高至0.05%后,接觸角變化幅度較小。這是由于巖石表面吸附達(dá)到一定量后,吸附能力減弱,剩余納米顆粒主要分散在流體中及油水界面間,對改變潤濕性的作用減小。此外納米顆粒在低礦化度水中的效果優(yōu)于在模擬地層水中,這與Sharma等的研究結(jié)果一致。
2.5巖心驅(qū)替實(shí)驗(yàn)

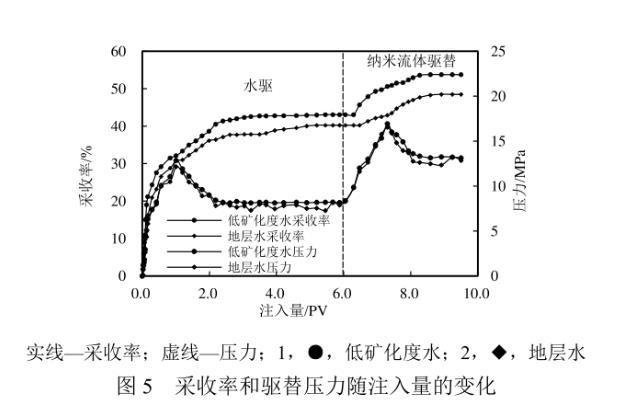

在驅(qū)油機(jī)理實(shí)驗(yàn)探究的基礎(chǔ)上,優(yōu)選納米ZIF-8顆粒質(zhì)量分?jǐn)?shù)為0.03%的納米流體進(jìn)行巖心驅(qū)替實(shí)驗(yàn)。采收率及驅(qū)替壓力隨注入體積的變化如圖5所示。使用模擬地層水、低礦化度水首次驅(qū)替至無油產(chǎn)出時(shí)的采收率分別為40.24%、43.06%。轉(zhuǎn)注含納米ZIF-8顆粒的流體后,受益于巖石表面潤濕性向著更加水濕轉(zhuǎn)變以及油水間界面張力的降低,油滴更易被剝落,且在流動(dòng)過程中更易被注入液包裹形成乳狀液,增強(qiáng)了微觀驅(qū)替效率,從而使得最終采收率分別提高了8.25百分點(diǎn)和10.71百分點(diǎn)。注入納米流體后,驅(qū)替壓力得到了一定的提升。這可能是由于納米顆粒堵住了部分高滲通道,流體向孔滲條件較差的小孔隙流動(dòng),從而提高了波及效率,在一定程度上也有助于采收率的提高。
結(jié)論
制備的納米ZIF-8顆粒平均直徑65.8 nm,相態(tài)單一無雜質(zhì)。當(dāng)納米ZIF-8顆粒的質(zhì)量分?jǐn)?shù)≤0.03%時(shí),水分散體系靜置后無明顯沉淀產(chǎn)生,Zeta電位絕對值約為30 mV,表現(xiàn)出較好的分散性和穩(wěn)定性。納米ZIF-8顆粒能在油水界面間形成緊密的界面膜,有效降低油水界面張力。由于納米ZIF-8顆粒的吸附,巖石表面的潤濕性由油濕轉(zhuǎn)為水濕,有利于油膜的剝離。在降低界面張力和改變潤濕性兩方面的作用下,轉(zhuǎn)注納米流體后的驅(qū)替效率得以增加。
