合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 基于表面張力等分析油酸鈉體系下磁化處理對赤鐵礦和石英浮選分離效果的影響
> 山茶油改性方法、制備原理及在水劑型化妝品中的應用(一)
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響(二)
> 硅丙乳液質量分數與粘度、表面張力的關系及在模擬病害壁畫修復中的應用(二)
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果(二)
> 表面能和表面張力關系,如何降低表面張力
> 磺酸基團修飾水滑石LB復合薄膜自組裝機理及酸致變色特性(一)
> 瀝青質及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協同機理(二)
> 什么是動態表面張力測量?
> 槐糖脂的屬性:脂肪酸底物和混合比例的影響——材料和方法
推薦新聞Info
-
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備(二)
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備(一)
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法(三)
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法(二)
> 表面張力和接觸角的關系|寶玉石接觸角的測量結果和表面張力計算方法(一)
> 表面張力儀系統測定:溫度范圍內甲基九氟丁醚的液相密度與表面張力
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果(三)
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果(二)
> 一套低溫、高壓懸滴法表面張力實驗測量系統實踐效果(一)
> 不同溫度下純有機物液體表面張力估算方法及關聯方程(二)
各向異性表面張力條件下定向凝固共晶生長形態穩定性(下)
來源:物理學報 瀏覽 994 次 發布時間:2025-03-12
5穩定性分析
由量子化條件可以看出特征值σ0是關于參數ε和γ4的隱函數.任意給定參數ε和γ4,可以得到一個復數值σ0.為了更好地闡明生長條件對共晶生長系統的影響,引入無量綱參數[11,12]υ=?c,αV/κD,它反映拉速V的大小;?β=??c,α(G)D/mαCe,它反映溫度梯度(G)D的大小.通過化簡可以知道,υ=ε3ˉΓα,?β=υG/M.本文采用與Xu[23]研究枝晶的形態穩定性相似的方法,對于四種震蕩模式得到各自對應的穩定臨界值εaa?,εas?,εsa?和εss?.共晶生長系統穩定的選擇判據為:
當ε>ε?,min,共晶生長系統是不穩定的;
當ε6ε?,min,共晶生長系統是穩定的.
共晶生長系統穩定的選擇性條件為:
1)全局穩定模式

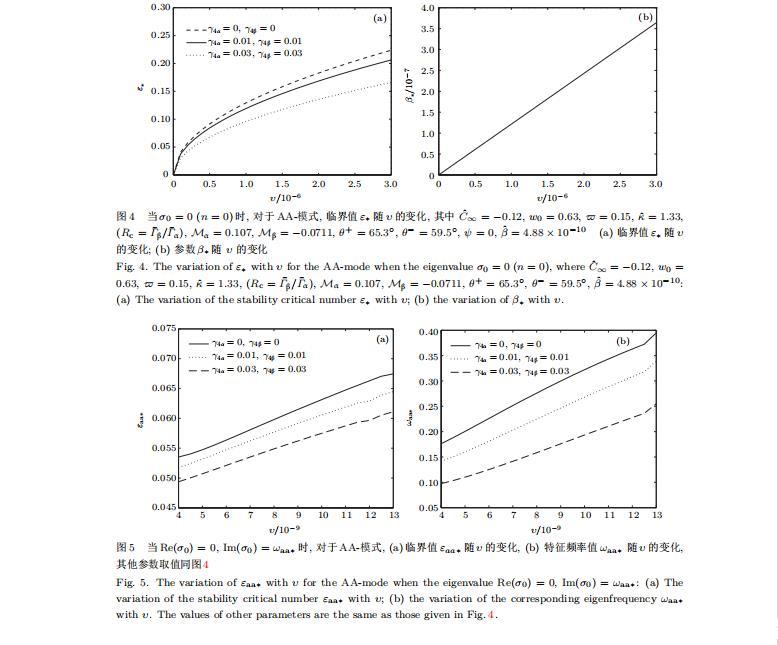

給定生長條件,令量子化條件(59)式、(64)式、(69)式和(74)式中特征值σ0=0,發現只有AA-模式允許一系列中性穩定曲線,這種非震蕩條件下的不穩定模式又被稱為ST-模式.ST-模式導致所謂的交換穩定性機理.從圖4可知,隨著各向異性表面張力系數增大,穩定臨界值ε?隨之減小.這就意味著,各向異性表面張力減小穩定性區域,使得交換穩定性機理更加穩定.當各向異性表面張力退化為各向同性表面張力時,即當γ4α=0,γ4β=0時,圖4(a)中虛線與Xu等[12]給出的圖5(a)中黑色實線一致,圖4(b)中實線與Xu等[12]給出的圖5(b)中紅色實線一致.對比圖4(a)中三條曲線,各向異性表面張力對片層共晶穩定性有顯著的影響.
2)全局震蕩模式

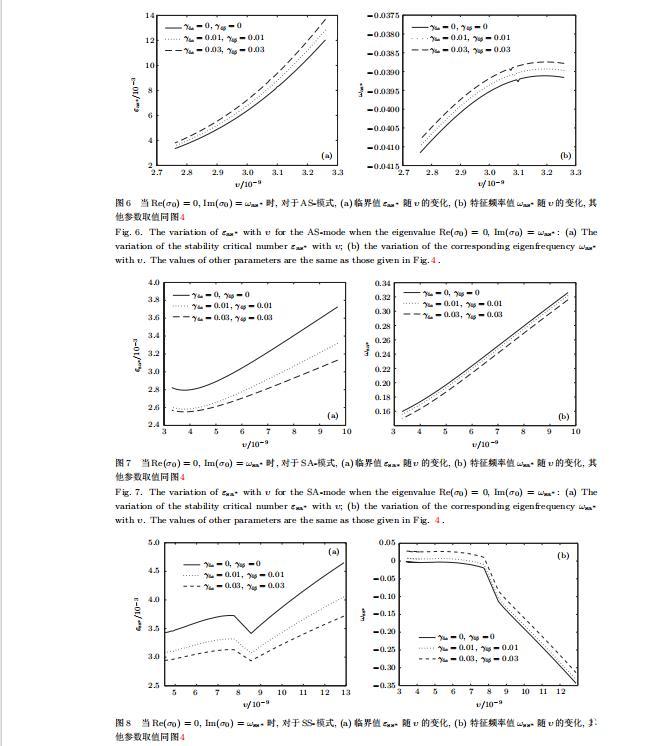

給定生長條件,令量子化條件(59)式、(64)式、(69)式和(74)式中Re(σ0)=0,Im(σ0)=ω?=0,用數值的方法計算AA-,AS-,SA-和SS-模式對應的穩定臨界值εaa?,εas?,εsa?和εss?.這四種振蕩不穩定模式導致了所謂的全局不穩定性機理,圖5—圖8給出了四種震蕩不穩定模式的穩定臨界值εaa?,εas?,εsa?和εss?隨著υ的變化圖.從圖5、圖7和圖8可以看出,隨著各向異性表面張力系數增大,穩定臨界值εaa?,εsa?和εss?隨之減小.這就意味著各向異性表面張力減小片層共晶生長的穩定性區域,增強了AA-,SA-和SS-這三種全局震蕩模式的全局不穩定性;然而,對于AS-全局震蕩模式而言,從圖6可以看出,隨著各向異性表面張力系數增大,穩定臨界值εas?隨之增大.這就意味著,各向異性表面張力增大片層共晶生長的穩定性區域,減弱了AS-全局震蕩模式的全局不穩定性.
6結論
本文研究了定向凝固過程中各向異性表面張力對共晶生長形態穩定性的影響.應用多重變量漸近展開法解決了表面張力為各向異性時線性繞動態的特征值問題,導出了受各向異性表面張力影響的界面形態表達式和擾動振幅變化率與波數滿足的色散關系,以此為基礎給出了共晶生長的臨界穩定性判據和界面形態滿足的量子化條件.結果表明:各向異性表面張力對定向凝固系統的穩定性有顯著的影響.與各向同性表面張力條件下的共晶凝固系統相比較,考慮各向異性表面張力的定向凝固系統中共晶生長界面形態也有兩種整體不穩定機理:由非震蕩導致的“交換穩定性”和由震蕩導致的“整體波動不穩定性”機理.穩定性分析表明共晶界面穩定性取決于Peclet數的某一個臨界值ε?,當Peclet數大于臨界值ε?時,共晶界面形態不穩定;當Peclet數小于臨界值ε?時,共晶界面形態穩定.隨著各向異性表面張力增大,對應于AA-,SA-和SS-模式的臨界值εaa?,εas?,εsa?和εss?減小,各向異性表面張力減小穩定性區域,各向異性表面張力加強這三種模式的穩定性;然而,隨著各向異性表面張力增大,對應于AS-模式的臨界值εas?也增大,各向異性表面張力增大穩定性區域,各向異性表面張力減弱AS-模式的穩定性.
