2.3水化程度

通過TG-DTG程度對比分析60 d齡期時2種環境條件下水泥水化，熱重分析結果圖6和表4所示。化學結合水和氫氧化鈣的含量可以直觀地反映水化速率和水化程度。如表4所示，經過強紫外線照射后，各組樣品的化學結合水含量和氫氧化鈣含量呈下降趨勢，這是因為強紫外線照射下樣品中的自由水會更快地蒸發，最終導致水化程度降低。此外，對比2種環境下的碳酸鈣含量發現，強紫外輻射會促進水泥石的碳化。熱重分析結果與已有的研究結果相似。

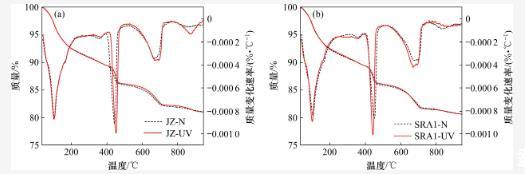

圖6水泥石的熱重分析曲線

(a)JZ試驗組；(b)SRA1試驗組

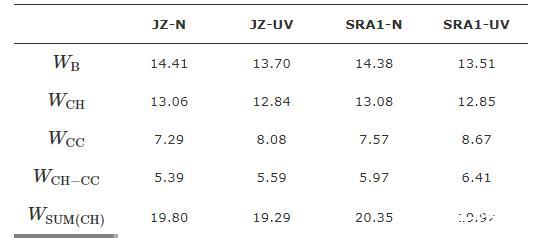

表4水泥凈漿樣品的化學結合水和氫氧化鈣質量分數

同時，有文獻表明SRA會抑制水泥的早期水化進程，但本研究的結果表明，60 d齡期時含有SRA的樣品中的氫氧化鈣的總含量及化學結合水的含量與基準組(JZ)相當，說明SRA對水泥石的后期水化程度沒有影響，這與BENTZ等的研究結果一致。

2.4孔隙結構

孔隙結構的研究和分析對水泥基材料的體積穩定性具有重要意義。采用壓汞法測試了2種環境下水泥石的孔隙結構，圖7和表5顯示每組水泥凈漿的總孔隙率和孔徑分布。

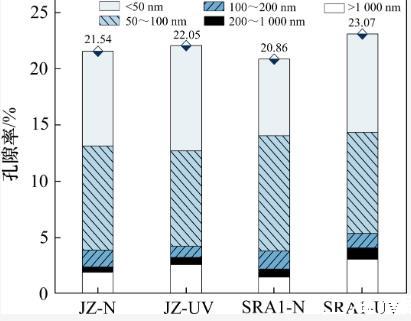

圖7水泥凈漿樣品在60 d齡期時的孔隙分布

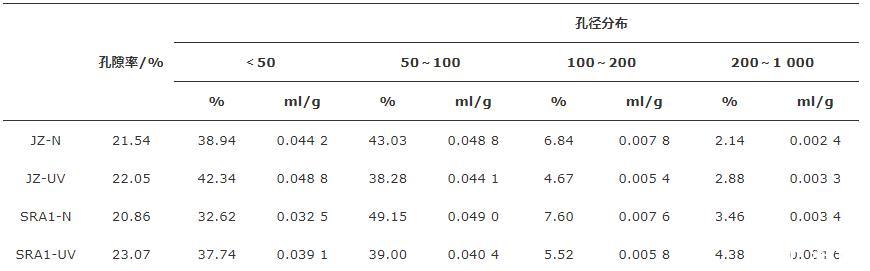

表5水泥凈漿樣品孔隙的單位汞侵入量和百分比

由圖7和表5可以看出：強紫外線輻射使各組樣品的總孔隙率、介孔率(2～50 nm)及大孔率(尤其是200 nm以上的孔)增加，由于彎月面的表面張力效應，介孔的毛細管產生更高的毛細管應力，導致暴露在強紫外輻射環境中的水泥石產生更大的干燥收縮。同時，經過強紫外線照射后，樣品中大于200 nm的孔隙比例增加。這是由于強紫外線輻射環境下，水泥凈漿的水化程度降低及水分散失增加導致的。

此外，摻入SRA對樣品的總孔隙率沒有顯著影響，但降低了與收縮密切相關的介孔率(＜50 nm)。值得注意的是，SRA試驗組樣品的介孔率大小關系(SRA-UV＞SRA-N)與干縮值大小關系(SRA-N＞SRA-UV)不一致，說明介孔率不能作為評判SRA減縮效果的唯一指標，可能還受到SRA對孔隙溶液表面張力的影響。同時，由于減縮劑使水泥早期水化速度減慢，未參與水泥水化的自由水相對較多，漿體硬化與微結構形成減慢，SRA的摻入提高了水泥凈漿中的大孔比例。這表明，盡管SRA能夠明顯降低水泥石的干燥收縮，但不能忽視其加速水泥石水分散失所導致的結構劣化問題。

2.5表面張力

據以往研究，SRA在水泥基材料表面的吸附率通常在10%以下，90%以上的SRA分子溶于溶劑中(包含吸附在氣液界面上的部分)。因此，SRA減縮的理論基礎主要是毛細管張力理論。為了進一步探索減縮劑在強紫外線輻射環境下的作用機理，測試了減縮劑溶液的初始表面張力，以及溶液經過3種不同環境(N，UV，B)處理7 d后的表面張力。試驗結果如圖8所示。

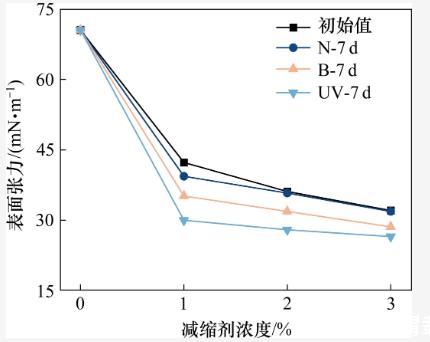

圖8不同質量濃度的減縮劑溶液的表面張力

經過不同的環境處理后，減縮劑溶液的表面張力都有一定程度的降低。標準干燥環境對溶液表面張力的影響非常小，可以忽略不計。對比曲線N-7 d和曲線B-7 d發現，溫度效應促使減縮劑溶液表面張力降低。根據表面物理化學相關理論，這是因為溫度升高增加了表面分子的遷移性。在溫度效應的基礎上，強紫外線輻射進一步促使減縮劑溶液表面張力降低。根據強紫外線輻射的“光化學反應”理論，以及水泥石的質量損失結果，可以得出以下結論：在排除溫度效應的情況下，強紫外線輻射加速了水分的蒸發，提高了水泥石孔隙溶液中SRA的濃度，進一步降低了孔溶液的表面張力。SRA降低水泥基材料線性變形的能力與其降低水泥基體系孔隙溶液表面張力的能力成正比。因此，強紫外線輻射使水泥石孔隙溶液的表面張力進一步降低，是SRA減縮效果提高的重要原因。此外，隨著SRA摻量的增加，強紫外線輻射促進溶液表面張力降低的作用減弱，所以增加減縮劑摻量對于提高其在此類環境下的減縮效果有一定限制。

3結論

1)強紫外線輻射環境導致水泥石試件的干縮變形和質量損失增加。總的來說，在標準干燥環境與強紫外線輻射環境下，水泥石的干燥收縮率隨質量損失的增加而增加。然而，強紫外線輻射對水泥石質量損失和干縮變形的加速并不同步，干縮變形的變化滯后于質量損失，這與水分蒸發過程引起的水化進程以及孔結構變化有關。

2)強紫外線輻射環境對不同組分水泥石干縮變形的影響不同。與基準組相比，SRA試驗組的干縮值極大程度降低。然而，SRA促進了水泥石的水分散失，增大了水泥石體系中大于200 nm的大孔比例，由此帶來的結構劣化問題不可忽視。

3)強紫外線輻射對水泥水化過程有不利影響。早期快速失水導致水化程度降低，長期快速失水及較大的收縮使漿體內部孔隙率及孔結構發生變化，存在更多毛細孔，小于50 nm的孔體積增加，這可能是強紫外線輻射環境下水泥石干縮變形增大的主要原因。

4)介孔率不能作為評判SRA減縮效果的唯一指標，SRA對孔隙溶液表面張力的影響也很重要。減縮劑的摻入降低了與收縮密切相關的介孔率(＜50 nm)；然而，SRA試驗組的介孔率與干縮值的關系并不呈線性關系。強紫外線輻射的“光化學反應”使孔溶液中減縮劑的濃度增加，溶液的表面張力進一步降低，是減縮劑的減縮效果在強紫外線輻射環境下提升的重要原因。需要注意的是，這種增強作用隨著減縮劑摻量的增加會受到限制。
