合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 陽-非離子復(fù)合表面活性劑體系表面張力測定及基礎(chǔ)性能評價(jià)(三)
> 硅基納米原位乳化減阻劑與原油的界面張力達(dá)到10-1mN/m數(shù)量級(jí),提高原油采收率
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應(yīng)
> 科普:關(guān)于三軸試驗(yàn)的基礎(chǔ)知識(shí)
> 我國地表水優(yōu)良比例已接近發(fā)達(dá)國家水平
> 表面活性劑性能形成、HLB值計(jì)算、關(guān)鍵作用及其應(yīng)用
> 液體表面張力系數(shù)的光學(xué)測量實(shí)驗(yàn)裝置與方法
> 什么是動(dòng)態(tài)表面張力測量?
> 低張力氮?dú)馀菽w系的研制試驗(yàn)油井組方案設(shè)計(jì)及結(jié)果分析
> 光滑粒子流體動(dòng)力學(xué)新方法及應(yīng)用
推薦新聞Info
-
> 新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(三)
> 新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(二)
> 新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(一)
> 多功能膜材研發(fā):界面張力已成為整套工藝鏈協(xié)同下動(dòng)態(tài)演化的核心控制點(diǎn)
> 不同類型的聚醚類非離子破乳劑對PPG-稀釋原油界面膜性質(zhì)的影響(下)
> 不同類型的聚醚類非離子破乳劑對PPG-稀釋原油界面膜性質(zhì)的影響(上)
> 表面張力、XPS試驗(yàn)研究DDA或TPA在鋰云母表面的吸附機(jī)理——試驗(yàn)結(jié)果分析與討論、結(jié)論
> 表面張力、XPS試驗(yàn)研究DDA或TPA在鋰云母表面的吸附機(jī)理——試驗(yàn)原料及研究方法
> 超微量天平應(yīng)用于珊瑚鍶-鈣溫度計(jì)的研究
> ?90%實(shí)驗(yàn)室不知道:表面張力儀讀數(shù)誤差的隱秘來源與終極解決方案
新型聚芴材料螺芴氧雜蒽的X型多層LB膜制備方法
來源:發(fā)光學(xué)報(bào) 瀏覽 1134 次 發(fā)布時(shí)間:2024-07-10
為了研究聚芴材料DSFX-SFX分子在氣液兩相表面的行為,分子處于溶液、LB膜及粉末狀態(tài)的光學(xué)特性,以及分子有序排列對其發(fā)光特性的影響,制備了聚芴材料DSFX-SFX的X型LB膜,研究了π-A等溫曲線,測量了其紫外-可見吸收譜和穩(wěn)態(tài)熒光光譜。結(jié)果表明,分子以face-on形式平躺在亞相表面,單分子面積為4.78 nm2。在氯仿溶液中吸收峰位在354 nm,歸屬于分子中三聚氧雜蒽部分與芴環(huán)間π-π*電子躍遷;熒光發(fā)射峰位在396,419,445 nm(肩峰),歸屬于發(fā)色團(tuán)三聚氧雜蒽,是芴環(huán)與氧雜蒽環(huán)之間的電荷轉(zhuǎn)移。在LB膜中,吸收譜和熒光光譜與其溶液光譜相比,整體紅移6 nm。結(jié)果表明:在LB膜中,兩個(gè)分子形成激基締合物,與單分子狀態(tài)相比,激基締合物的HOMO升高而LUMO降低。與粉末狀態(tài)相比,該材料在LB膜中有很強(qiáng)的熒光發(fā)射,表明該材料形成有序排列超薄膜有利于熒光發(fā)射。
Langmuir-Blodgett(LB)膜是有機(jī)分子有序排列形成的超薄膜。其結(jié)構(gòu)、物理和化學(xué)性能能夠在分子水平上加以控制,對分子進(jìn)行排列組合,使得超分子結(jié)構(gòu)及超微復(fù)合材料得以組建,在非線性光學(xué)材料、分離膜和模擬生物膜等方面具有光明的應(yīng)用前景[10-13]。本文成功地將一種新型聚芴材料螺芴氧雜蒽制備成LB膜,利用UV-Vis和光致發(fā)光(PL)等測試手段,研究了該材料在氯仿溶液中形成LB膜的光譜學(xué)特性,分析了分子的有序排列對其熒光特性的影響。
LB膜是在芬蘭生產(chǎn)的KSV2000單槽制膜系統(tǒng)上制備而成的,制膜的亞相為20℃二次蒸餾去離子水。將化合物以氯仿為溶劑配置成1.023×10-4mol/L的溶液,用微量注射器鋪展到亞相表面上。壓膜速度為5 mm/min,在15 mN/m恒定表面壓下采用水平附著法制備X型LB膜,基板為經(jīng)疏水性處理的直徑為15 mm的石英玻璃。吸收譜及穩(wěn)態(tài)熒光譜的測量分別在日立U-3310型紫外-可見光譜儀和英國Edinburgh Instruments(EI)公司生產(chǎn)的FLS920型熒光光譜儀上完成,熒光光譜的激發(fā)光源為450 W氙燈。

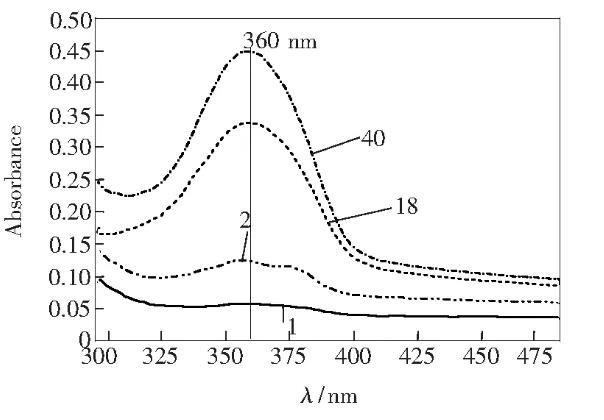

不同層數(shù)LB膜的紫外-可見吸收譜
研究了一種新型聚芴材料螺芴氧雜蒽2,7-二[2-(3′,6′-二辛氧基螺芴氧雜蒽)]DSFX-SFX的π-A等溫曲線,得出分子在基板上可能的排列方式。制備了該材料的X型多層LB膜。對其氯仿溶液和LB膜的紫外-可見吸收譜、穩(wěn)態(tài)熒光及其粉末的穩(wěn)態(tài)熒光進(jìn)行了測量和分析。研究結(jié)果表明,該材料分子能夠在亞相表面形成穩(wěn)定的Langmuir膜,并且能較好地轉(zhuǎn)移到基片上,分子以face-on形式平躺在亞相表面。DSFX-SFX在氯仿溶液中的吸收峰位于354 nm,歸屬于分子中三聚氧雜蒽部分與芴環(huán)間π-π*電子躍遷;熒光發(fā)射峰位于396,419,445 nm(肩峰),歸屬于發(fā)色團(tuán)三聚氧雜蒽,是芴環(huán)與氧雜蒽環(huán)之間的電荷轉(zhuǎn)移。形成LB膜后,熒光光譜與其溶液光譜相似,整體紅移6 nm。這是由于在LB膜中,分子間相互作用加強(qiáng),兩個(gè)分子形成激發(fā)二聚體,與單分子狀態(tài)相比,激發(fā)二聚體的HOMO升高而LUMO降低的雙重作用造成的結(jié)果。與粉末狀態(tài)相比,該材料在溶液及LB膜中都有更強(qiáng)的熒光發(fā)射,以LB膜中最強(qiáng),表明該材料形成的有序排列超薄膜有利于熒光發(fā)射,是非常好的一種藍(lán)光材料,可用于有機(jī)發(fā)光顯示器件中。
